Soufflets d’expansion à simple flexion Les soufflets métalliques à simple flexion sont spécialement conçus pour les applications de tuyauterie ou de conduits nécessitant une absorption limitée des mouvements axiaux et latéraux. Lorsque de faibles mouvements thermiques sont en jeu et qu’un ancrage et un guidage adéquats sont possibles, le système de joints d’expansion de la série « SF » Single-Flex de Thorburn offre l’installation la plus économique. Single-Flex constitue l’élément de base de la famille de joints d’expansion métalliques de Thorburn, comprenant un soufflet et des raccords d’extrémité. |
 |
Joints de dilatation à soufflets Double Flex Le modèle Dual-Flex « DFU » de Thorburn est composé de deux soufflets reliés par un connecteur commun appelé tuyau de liaison (spool pipe). Cependant, contrairement au joint double modèle « DFP » de Thorburn, ce connecteur n’est pas ancré à la structure. Cela permet au joint de dilatation universel non contraint « DFU » de Thorburn d’absorber toute combinaison des trois mouvements de base : axial, latéral et angulaire. Le modèle « DFU » est utilisé lorsque ces combinaisons ou ces mouvements unidirectionnels sont trop importants pour être pris en charge par le joint simple Single-Flex de Thorburn. |
 |
Joints de dilatation Double Flex avec retenue Le joint de dilatation Dual-Flex modèle DFT de Thorburn est constitué de deux joints de dilatation simples reliés par un tronçon de tuyau appelé spool central. Des barres de traction (tie rods) sont ensuite fixées aux extrémités extérieures pour couvrir à la fois les soufflets et le spool central. Ce type de construction permet aux soufflets du système de tuyauterie d’absorber à la fois les déflexions latérales et angulaires tout en retenant la poussée due à la pression dans le système de tuyauterie. |
 |
Joints de dilatation métalliques articulés avec retenue Les joints Hinge-Flex de Thorburn sont généralement utilisés par ensembles de deux ou trois afin d’absorber les mouvements de tuyauterie dans une ou plusieurs directions au sein d’un système de tuyauterie situé dans un seul plan. Chaque joint individuel du système est limité à une rotation angulaire pure grâce à ses charnières. Toutefois, chaque paire de joints articulés, séparée par une section de tuyauterie, fonctionne ensemble pour absorber la déflexion latérale, de manière similaire au joint de dilatation universel Dual-Flex de Thorburn dans une application unique. |
 |

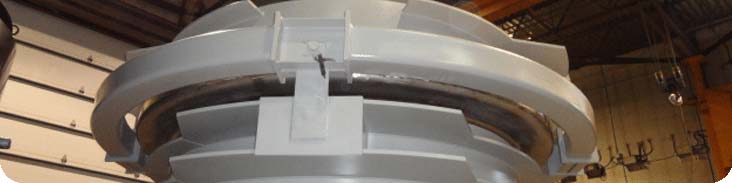

Joints de dilatation à cardan série GF La conception d’un joint de dilatation à cardan intègre une paire de charnières reliées à un anneau de cardan flottant commun. Ce type de construction permet un contrôle précis des mouvements imposés au soufflet tout en pouvant supporter le poids mort du système. Les charges dues au vent ainsi que les charges de cisaillement sont également transmises par la structure du cardan. Parmi les autres avantages figurent de faibles forces de réaction et l’élimination de la poussée de pression sur les équipements adjacents. |
 |
Joints de dilatation haute température à boucle de scellement Les joints de dilatation à boucle de scellement avec revêtement réfractaire peuvent être fournis avec des orifices de purge du revêtement, des couvertures isolantes de protection et un bourrage thermique spécial pour les applications de poussières. Les joints de dilatation ronds haute température de Thorburn sont conçus conformément à la 9ᵉ édition des normes de la Expansion Joint Manufacturers Association (E.J.M.A.) pour une utilisation dans les systèmes de conduits de dépoussiérage et d’extraction de fumées. Les plages de pression sont de ±5 psi, avec des températures allant jusqu’à 1800 °F (982 °C), selon les matériaux. |
 |
Joints de dilatation haute température pour transfert de lit Les joints de dilatation haute température pour transfert de lit offrent un système exclusif d’étanchéité aux cendres et sont reconstruisibles pour faciliter la maintenance. Ces joints de dilatation sont spécialement conçus pour isoler jusqu’à 50 mm (2 po) de mouvement axial et ± 200 mm (8 po) de déflexion latérale entre la paroi du four et la paroi du refroidisseur à bandes. Ils sont capables de résister à des milieux abrasifs et combustibles à des températures allant jusqu’à 1100 ºC. |
 |
Joints de dilatation haute pression série EFS/EFD | Télécharger la brochure | Le joint de dilatation simple Extra-Flex EFS de Thorburn est généralement installé près d’un ancrage à l’extrémité d’une longue ligne de tuyauterie. Le modèle EFS doit être placé avec son extrémité fixe adjacente à l’ancrage. Le modèle Extra-Flex à double soufflet « EFD » peut être considéré comme deux joints de dilatation simples « EFS » montés dos à dos et reliés par un carter commun. Le joint de dilatation Extra-Flex de Thorburn peut être directement enterré pour les services de vapeur et de condensats. |
 |
Joints de dilatation en ligne à équilibrage de pression série IPBU Les joints de dilatation en ligne à équilibrage de pression de la série universelle IPBU de Thorburn sont utilisés lorsque l’emplacement d’installation ne permet pas l’usage d’ancrages principaux. Le joint de dilatation en ligne à équilibrage de pression IPBU absorbe la dilatation thermique tout en éliminant les charges de poussée de pression dans un système de tuyauterie sans changement de direction de la tuyauterie. La conception unique du modèle IPBU repose sur un dispositif à volume constant, créé par l’ajout d’un soufflet d’équilibrage dont la surface de section transversale est exactement deux fois celle du soufflet principal de la conduite.. |
 |
Joints de dilatation en ligne à équilibrage de pression série IPBE Les joints de dilatation IPBE sont des joints de dilatation en ligne, à pression équilibrée et pressurisés de manière externe. Ce type de joint de dilatation peut gérer de longs mouvements axiaux sous haute pression tout en éliminant les forces de poussée de pression dans le système. Les ancrages principaux ne sont donc plus nécessaires. Selon les principes de la mécanique et de l’hydraulique, lorsqu’aucun changement de volume ne se produit, toutes les forces de pression demeurent constantes et aucun déséquilibre n’apparaît. Ainsi, la poussée de pression qui serait normalement présente dans un système de tuyauterie contenant un joint de dilatation est éliminée. |
 |
Joints de dilatation croisés série PBEU & PBES Les joints de dilatation Thorburn série PBES Single-Flex et PBEU Universal sont des systèmes de joints de dilatation à équilibrage de pression, conçus sur mesure pour coudes ou tés. Les joints de dilatation croisés sont spécialement conçus pour compenser les charges de réaction dues à la pression interne agissant contre les carters de turbines, les pompes, les structures et autres équipements. Ils sont utilisés aux changements de direction de la tuyauterie lorsqu’un ancrage principal ne peut être installé, et permettent d’absorber les mouvements axiaux et latéraux tout en limitant la poussée de pression. |
 |
Joints de dilatation rectangulaires Les joints de dilatation rectangulaires sont conçus conformément aux normes de la 9ᵉ édition de l’EJMA afin d’absorber la dilatation thermique, les vibrations et les mouvements dans les systèmes de conduits. Les joints de dilatation métalliques rectangulaires constituent la meilleure solution pour les applications de turbines à gaz, car les soufflets se réchauffent à un rythme uniforme afin de minimiser les chocs thermiques. Les soufflets restent en permanence proches de la température des gaz de combustion, à condition qu’ils soient isolés à l’extérieur. Cela permet de réduire la formation de condensats et d’acides sulfurés dans les convolutions. |
 |
Joints de dilatation revêtus de PTFE HOT-FLEX Le Hot-Flex de Thorburn combine la capacité de haute pression d’un joint de dilatation métallique avec la résistance à la corrosion à haute température du PTFE, créant ainsi un produit qui surpasse les deux technologies. Le système de joint de dilatation métallique Hot-Flex de Thorburn est un produit d’ingénierie spécialement conçu pour assurer le confinement des transferts sous haute pression et haute température de milieux hautement corrosifs, qui ne peuvent pas être manipulés en toute sécurité par des joints de dilatation métalliques, élastomères ou en PTFE conventionnels. |
 |
Soufflets pour échangeurs de chaleur | Télécharger la brochure |
Les soufflets métalliques à paroi mince et à convolutions multiples assurent une étanchéité flexible conçue pour absorber les mouvements et neutraliser les contraintes dans les échangeurs de chaleur à faisceau tubulaire et calandre à plaques tubées fixes. |
